詳情介紹
產品介紹
我公司是振動設備生產廠家，生產各種場合使用的振動設備及配套產品——激振源。
CJZ系列激振器是其中一種更新改進后的新型激振源，該激振器為座式，與普通電機配套使用，電機不參振，激振器軸承采用稀油潤滑或脂油潤滑兩種形式，使用壽命較長，且經濟簡單，是振動設備配套使用的理想激振源。此系列激振器主要適用于大型篩分機。
工作原理
振動彈性激振器的工作原理是采用一種自同步式慣性式激振器。激振器的兩根轉軸分別由兩臺特性相近的電動機驅動,依靠振動同步原理使兩個帶偏心塊的轉軸實現等速反向回轉，從而獲得激振力。
結構組成
振動彈性激振器由兩根軸、箱殼、端蓋、偏心塊等組成。
技術特點和優勢：
1. 利用自同步原理使振動機械產生直線振動。
2. 工作時將激振器固定于被激件上，被激件便獲得所需的振動。
3. 潤滑方式：脂潤滑和稀油潤滑兩種，根據客戶要求定制。
4. 電動機安裝在振動機械側面（左邊或右邊）的固定機座上，電動機不參振，用萬向接軸將電動機與振動器相連接。
5. 偏心塊調整拆卸方便。
6. 接觸式和軸向迷宮式密封兼用，密封性能好。
7. 機殼上方設置了注油孔，保證軸承潤滑良好。
8. 具有重量輕、體積小、結構簡單、安裝維修方便，使用壽命長等優點，
9. 具有運行平穩可靠、調節靈活、維修量小等特點。

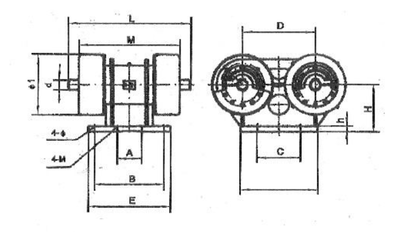

外形示意圖：
激振篩技術參數及安裝尺寸（一）：
型號 | 激振力KN | 主要結構尺寸mm | 配用電機 | 軸頭鍵 | ||||||||||||||
A | B | C | D | E | F | L | M | d | Φ1 | h | H | 4-φ | 4-M | 型號 | 功率 | |||
CJZ-30-6 | 30 | 326 | 184 | 270 | 400 | 300 | 480 | 410 | 42 | 260 | 35 | 220 | 28 | Y112M-6 | 2.2*2 | 10*8 | ||
CJZ-80-6 | 80 | 120 | 340 | 210 | 410 | 400 | 380 | 486 | 513 | 50 | 380 | 32 | 270 | 28 | M27*2 | Y132M-6 | 4*2 | 14*9 |
CJZ-100-6 | 100 | 120 | 340 | 210 | 410 | 400 | 380 | 642 | 538 | 50 | 380 | 32 | 270 | 28 | M27*2 | Y132M2-6 | 5.5*2 | 14*9 |
CJZ-130-6 | 130 | 120 | 340 | 210 | 410 | 400 | 380 | 642 | 538 | 50 | 380 | 32 | 270 | 28 | M27*2 | Y132M2-6 | 5.5*2 | 14*9 |
激振篩技術參數及安裝尺寸（二）：
型號 | 激振力KN | 主要結構尺寸mm | 配用電機 | 軸頭鍵 | ||||||||||||||
A | B | C | D | E | F | L | M | d | Φ1 | h | H | 4-φ | 4-M | 型號 | 功率 | |||
CJZ-50-6 | 50 | 160 | 320 | 240 | 356 | 400 | 310 | 517 | 407 | 50 | 314 | 30 | 235 | 28 | M27*2 | Y132S-6 | 3*2 | 14*9 |
CJZ-75-6 | 75 | 160 | 320 | 240 | 410 | 400 | 320 | 484 | 424 | 50 | 380 | 32 | 270 | 28 | M27*2 | Y132S-6 | 3*2 | 14*9 |
CJZ-160-6 | 160 | 160 | 320 | 240 | 460 | 400 | 320 | 592 | 524 | 50 | 456 | 36 | 345 | 37 | M36*2 | Y160M-6 | 7.5*2 | 14*9 |
CJZ-180-6 | 180 | 160 | 320 | 240 | 460 | 400 | 320 | 754 | 610 | 54 | 456 | 36 | 345 | 37 | M36*2 | Y160L-6 | 11*2 | 14*9 |
-
